川土微电子推出超小型封装隔离式半双工485收发器

Release time：2025-06-23
author：AMEYA360
source：川土微电子
reading：160

　　01产品概述

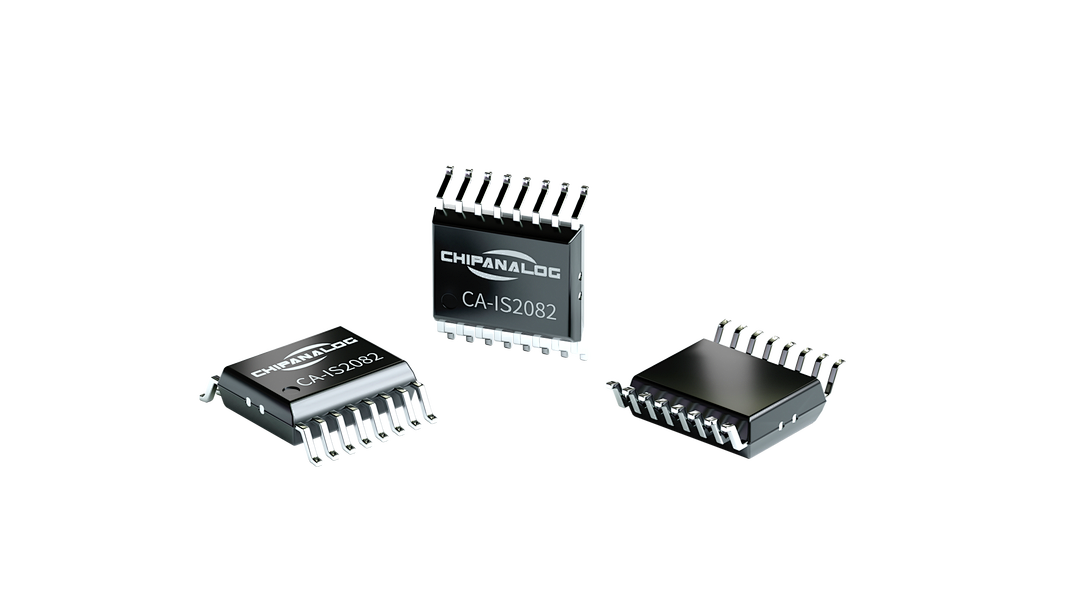

　　川土微电子CA-IS2082B是一款具有高可靠性的隔离式半双工RS-485收发器产品。该芯片采用超小体积的SSOP16封装，body size仅为4.9x3.9mm，可大大节约布板空间，满足小型化需求。

　　CA-IS2082B具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI能力可以保证数字信号的正确传输。CA-IS2082B器件支持绝缘耐压高达3kVRMS。

川土微电子推出超小型封装隔离式半双工485收发器

　　02产品特性

　　• 符合 TIA/EIA-485-A 标准

　　• 信号传输速率：高达5Mbps

　　• 失效防护接收器(总线开路、 短路)

　　• 支持多达256个总线节点

　　• 总线引脚ESD能力

　　-总线引脚对GNDB ±8kV HBM

　　-总线侧其他引脚对GNDB ±6kV HBM

　　-信号侧引脚对GNDA ±6kV HBM

　　-总线侧±12 kV IEC 61000-4-2

　　Contact Discharge

　　• 2.5 V至5.5 V逻辑侧电源 (VDDA)

　　• 4.5 V至 5.5 V总线侧电源(VDDB)

　　• 在接收状态时，总线输入端开路或短路接收器输出高电平

　　• 宽温度范围： -40 °C至125 °C

　　• 引脚兼容大多数隔离式 RS-485 收发器

　　• 高CMTI：±100 kV/µs (典型值)

　　• 高达3000 VRMS隔离耐压

　　• 隔离栅寿命： >40年

　　• 封装形式：SSOP16


（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）

Previous：川土微电子推出高性能、高集成度、低成本的隔离485收发器

Next：川土微电子：超小型隔离CAN收发器面市！
