川土微电子推出高性能、高集成度、低成本的隔离485收发器

发布时间：2025-06-23 13:56
作者：AMEYA360
来源：川土微电子
阅读量：153

　　01产品概述

　　川土微电子CA-IS2092是一款集成高效电源转换器的高可靠性隔离式RS-485收发器，符合 TIAEIA-485标准。此器件采用片上二氧化硅电容作为隔离层，在RS-485协议控制器和物理层总线之间创建一个完全隔离的接口，与隔离电源集成在单个SOIC封装内，可有效防止数据总线或其他电路上的噪声和浪涌进入本地接地端。

川土微电子推出高性能、高集成度、低成本的隔离485收发器

　　02产品特性

　　• 符合 TIA/EIA-485-A 标准

　　• 片内集成隔离式 DC-DC 转换器(含变压器)

　　– 输出电压 3.3V/5.0V 可选

　　– 输出电压小于等于输入电压

　　– 软起动功能限制电压、电流过冲

　　– 集成过载和短路保护

　　– 集成过热保护

　　• EMI 性能提升的 500 Kbps 传输速率

　　• 失效防护接收器(总线开路、短路和空闲)

　　• 支持多达 256 个总线节点

　　• 总线侧引脚 ESD 能力

　　– ±8kV HBM

　　– ±16 kV IEC 61000-4-2 空气放电

　　• 3V 至 5.5V 供电电源 (VCC)

　　• 在接收状态时，总线输入端开路或短路接收器则输出高电平

　　• 宽温度范围: -40°C to 125°C

　　• 引脚兼容大多数集成电源的隔离式 RS-485/RS-422收发器

　　• 高共模瞬态抗扰度：150 kV/μs(典型值)

　　• 2500 VRMS 隔离耐压

　　• 隔离栅寿命: >40 年

　　• 封装形式： SOIC16-WB(W)

　　03应用方案

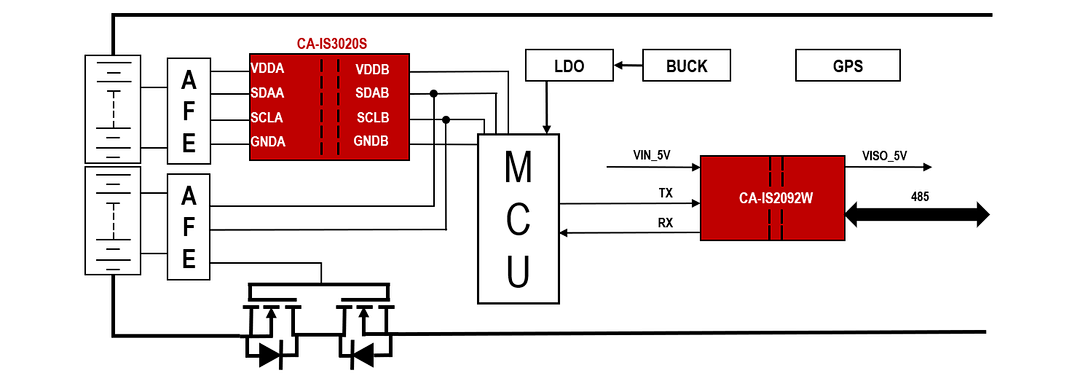

　　两轮车BMS两级AFE应用：

川土微电子推出高性能、高集成度、低成本的隔离485收发器

　　在低边控制的BMS应用中，隔离接口两边可以承受很高的压差而不会形成电流回路。

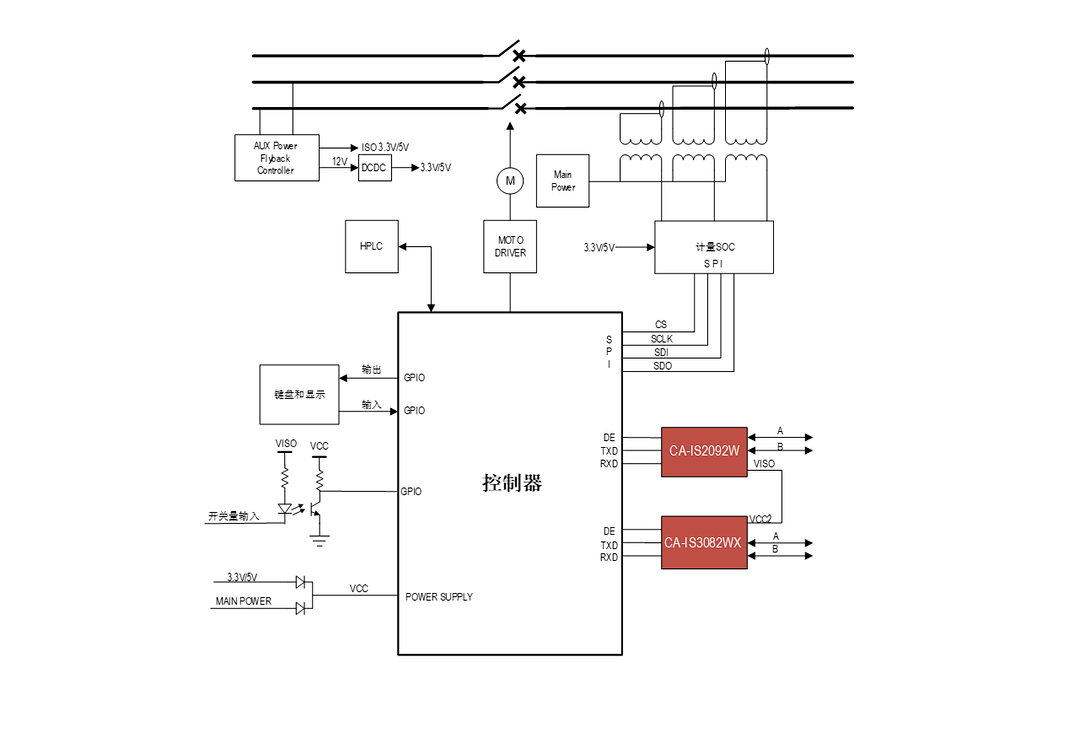

　　智能断路器应用：

川土微电子推出高性能、高集成度、低成本的隔离485收发器

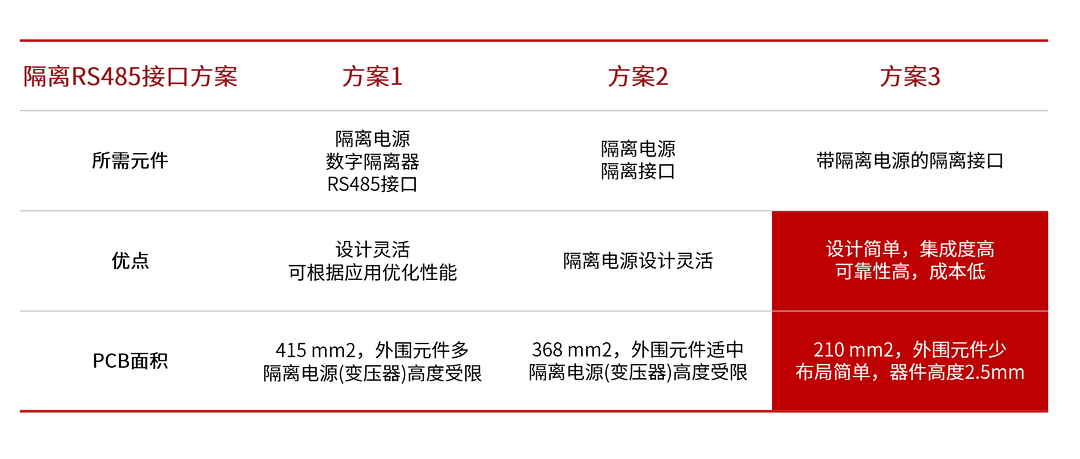

　　04两轮车应用方案对比

川土微电子推出高性能、高集成度、低成本的隔离485收发器


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
