● 清晨,手机轻触唤醒家中的智能汽车,空调已按出行习惯提前调至舒适温度;
● 驶入高速路段,自动驾驶系统平稳接管方向盘,导航实时规避拥堵路线;
● 抵达商场地库,车辆自动识别空位完成泊入,中控屏弹出剩余续航与充电桩位置提示……
这些“便捷”与“精确”的背后都依赖于电子设备的“时序基准源”——实时时钟(Real-Time Clock, RTC)。凭借超低功耗、极高精度和断电持续运行等优异产品特性,RTC成为汽车内多个系统的基础功能单元。
今天泰晶科技和AMEYA360来和你聊聊RTC在汽车中的重要应用场景:
汽车时钟
BMS(电池管理系统)
➢作为唤醒源之一,触发BMS对自身工作模式(休眠、运行...)进行自检管理
➢作为SOC算法的一个条件,用于定期对SOC进行修正
➢ 日历时间,为BMS提供历史数据和故障信息对应的时间坐标(时间戳)
汽车中控时钟
汽车中控是控制汽车空调、音响等舒适娱乐装置的地方,它包括中央控制门锁系统、中央控制台、音响控制面板等各种车辆控制器。RTC在汽车中控中,可以直接提供实时时间信息,包括年月日时分秒;也可以为其他功能提供时间参考。
车载摄像头
车载监控系统,需要记录事件发生的准确日期和时间。考虑到汽车不可能时时刻刻都能连接网络,需要单独的RTC能够在低功耗下提供时间保持功能,并且提供异常日志记录功能。
车载远程信息终端T-BOX
车载远程信息终端T-BOX(车联网控制单元),是 汽车与网络的交互枢纽。对于车载T-BOX来说,也要同时满足作为黑盒子(事件记录)的功能,因此需要对时间、汽车状态事件等重要信息进行记录,需要用到可靠的时间信息。
智能蓝牙钥匙
车载智能蓝牙钥匙的控制功能包括:手机远程启动/熄火车辆及手机远程开/关车门。手机远程启动车辆:在手机上安装APP,车辆上安装终端,实现人车互动。
RTC在智能蓝牙钥匙模块中提供基准时钟,对钥匙的有效期做到精确管理;
对整车钥匙的基准时间进行有效校准,保证手机蓝牙钥匙进行时间匹配和认证。
ADAS
高级驾驶辅助系统(Advanced Driving Assistance System),简称ADAS。卫星信号极易受大气气体、云、雨、雾等天气因素以及强电磁信号的影响;地面卫星信号接收机(手机、汽车等)处于不断移动过程中,会被高楼遮挡或隧道屏蔽。而基于高稳定度的本地时钟RTC,可以把干扰导致的异常数据纠正回来,确保定位精度的稳定。
ECU
电控单元(ECU)是发动机的综合控制装置。它的功能是根据自身存储的程序对发动机各传感器输入的各种信息进行运算、处理、判断、然后输出指令,控制有关执行器动作,达到快速、准确、自动控制发动机工作的目的。
汽车充电桩
充电桩是电动力汽车的电站,电动汽车充电桩采用的是交、直流供电方式,需要特制的充电卡刷卡使用,充电桩显示屏能显示充电量、费用、充电时间等数据。计费控制单元模块是充电桩内部的主要构成部件,通常采用ARM架构的嵌入式电路板,以及运行可靠的Lin ux操作系统。稳定准确的系统时钟是操作系统工作、充电计费、充电记录准确可靠的重要保证,这正是RTC的价值所在。
TKD产品方案
针对汽车领域对于高精度、高可靠性、低功耗时钟的极致追求,泰晶科技推出高可靠RTC产品—TR8804,其核心为采用MEMS音叉晶体谐振器,集成高精度温度补偿集成电路IC,高真空封装在高强度陶瓷管壳中,产品可在-40~105℃温度范围内输出高精度秒脉冲信号和时间数据。

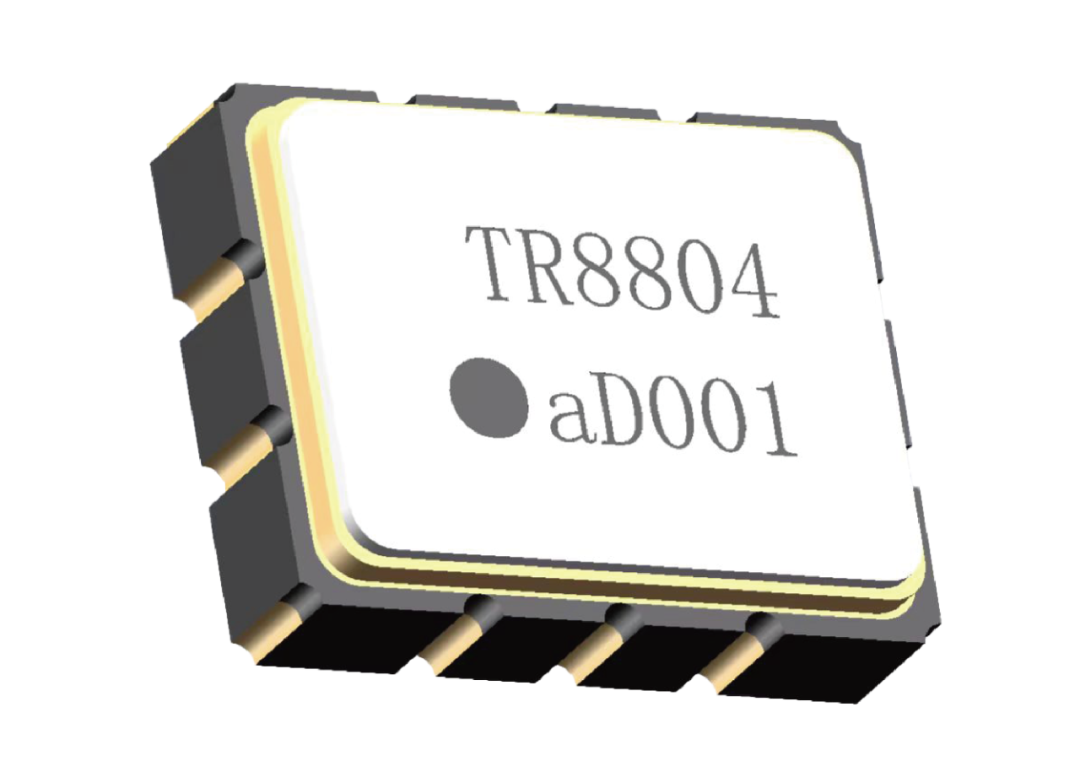

△TR8804
产品特点及应用包括:
※ 内置高精度32.768kHz DTCXO
※ AEC-Q100&AEC-Q200适用
※ 固定周期唤醒功能
※ 时间更新中断功能
※ 可针对星期、日、小时和分钟设置报警
※ 时间戳功能
从智能家居到工业4.0生产线,从低空经济到轨道交通,泰晶科技的RTC产品正凭借其高精度和低功耗特性,加速向千行百业渗透,成为数智时代高效运行的“精密心脏”。未来,随着人工智能、大数据和云计算等技术的加速发展,泰晶科技将持续创新与技术迭代,为各行业智能化升级提供可靠时间基准。
