泰晶科技：晶振的“车规”与“消费级”，差距不只是温度一一文看懂晶体晶振可靠性差异

　　万物智联时代，石英晶体广泛应用于网络通信、物联网、工业控制、人工智能、光通信、电力与能源、医疗电子、智能汽车等领域。在众多应用场景中，智能汽车对石英晶体的需求尤为典型——它本质上是一台移动的高性能计算平台，其智能化与电动化进程同时从两个方向推高了石英晶体的单车搭载量与性能门槛。消费晶振与车规晶振的差异远不止工作温度一项——从材料选型、结构设计、生产管控、可靠性验证到容错逻辑，二者分属两套完全不同的体系，不能简单互相替代。

　　01 应用场景：温和室内 VS 车载极端试炼场

　　消费类晶振

　　主要面向手机、TWS耳机、平板、智能家居、小家电。设备大多在室内环境使用，温度变化平缓，振动小、湿度可控，整体环境应力相对温和。产品设计生命周期一般 3-5 年，存在合理的可接受失效率;部分故障可通过整机重启恢复，设备损坏后允许整机更换。

　　车规级晶振

　　应用于车身控制器、智能座舱、ADAS自动驾驶、车载V2X通信、BMS电池管理单元。汽车的使用环境堪称元器件“试炼场”：冬天零下几十度严寒、夏天密闭暴晒高温，路面持续颠簸冲击，发动机舱高温，同时伴随湿度、冷凝、粉尘、盐雾与复杂电磁干扰。 汽车零部件设计寿命普遍要求10-15年、十几万公里以上。一旦晶振发生停振、频偏，会直接造成时钟错乱、通信失联、控制器死机，严重时影响行车安全，几乎没有容错空间。

　　02 基础规格：温度、材料与设计的差别

　　工作温度范围

　　●消费晶振主流规格：-20℃~+85℃，匹配民用设备常规使用工况。

　　●车规晶振AEC-Q200标准：-55℃~+125℃;靠近发动机热源器件会选用更高耐温规格(150℃)。要求在极限高低温条件下，频率偏移维持规格范围，禁止出现不起振、间歇性停振故障。

　　●原材料与封装设计 消费晶振优先平衡性能和成本，晶片、电极、焊料、外壳、密封工艺均为民用级选型。 车规晶振全部采用汽车认证物料，晶片切割精度、电极薄膜、焊端镀层、封装壳体全部升级;密封标准更高，抵御反复热胀冷缩应力，降低漏气、内部氧化风险，抑制长期使用的频率偏移。

　　很多车企GMA材料团队还会额外考核镀层可靠性：包含蒸汽老化/高温高湿预处理后的润湿、缩锡、锡须测试，评估仓储老化之后的焊接能力。

　　03 标准体系：JIS-6701消费标准 VS AEC-Q200车规标准

　　消费晶振大多遵循JIS-6701民用晶体标准;车规无源晶振强制参考AEC-Q200 Table11石英晶体鉴定规范，这是进入车载供应链的基础门槛。

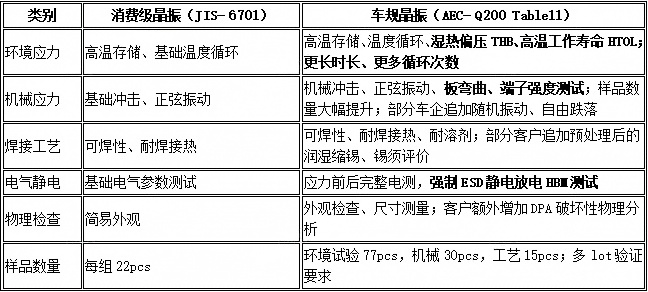

　　测试项目对比

　　04 可靠性试验逻辑：适配民用工况 vs 全链路极限验证

　　消费晶振的测试逻辑：充分验证民用场景下的使用可靠性。 开展基础可靠性项目，试验循环、时长、样品数量匹配消费产品生命周期，不需要模拟长期湿热通电老化、PCB 大形变等高等级应力;允许行业合理范围内的早期失效率，部分故障可通过整机重启恢复。

　　车规晶振的测试逻辑：模拟整车全生命周期所有恶劣工况，把潜在缺陷在实验室暴露出来。

　　1.环境类：上千次温度循环、1000h高温存储、1000h高温工作寿命、85℃/85%RH湿热偏压，考核封装抗老化、抗离子迁移能力。

　　2.机械类：机械冲击、宽频振动、PCB板弯曲，模拟车辆颠簸、PCB形变，考核焊点、器件本体强度。

　　3.焊接工艺：多次回流焊模拟、可焊性;客户还会增加蒸汽老化、干热预处理之后的焊接评价，模拟长期仓储氧化后的上锡性能。

　　4.静电、物理解析：ESD考核生产装配静电损伤风险;DPA破坏性物理分析，解剖器件排查内部微观缺陷。

　　每一项可靠性试验，都遵循：试验前电气初测 → 施加应力 → 常温静置恢复 → 复测电气+外观。一旦出现频偏超标、谐振电阻异常、停振、本体开裂即判定失效。 部分Tier1客户还会在AEC-Q200之上进一步加严：加长试验时长、增加循环次数、做板级温度循环切片分析、二综合/三综合叠加应力测试，属于客户定制要求，不是标准强制项。

　　05 失效判据、寿命与成本差异

　　1.容错与失效标准

　　消费晶振：针对民用场景设定合理失效接受水平，存在一定容错空间。 车规晶振：容错为零，不允许随机间歇性失效;晶振隐性失效(间歇不起振、偶发频偏)是车载电子非常棘手的疑难故障，常温下很难复现，装车后才会暴露，会带来巨大售后风险。

　　2.长期老化性能

　　消费晶振的老化指标满足 3-5 年消费产品生命周期即可; 车规晶振通过材料工艺优化，把长期频率偏移控制在极低水平，保障10年以上整车周期内时钟精度。

　　3.成本

　　同电气规格下，车规晶振成本显著高于消费晶振，溢价来自高等级物料、严苛鉴定试验、可选Burn-in出厂筛选、批次全链路追溯、大批量样品投入。

　　06 常见选型误区：消费晶振能不能直接上车?

　　很多研发工程师看到两颗晶振频率、负载电容完全一样，就认为可以互相替代，这是典型风险。 消费晶振常温测试全部正常，但在车载真实工况下会出现：高低温下频偏超标、间歇性不起振;长期振动焊点疲劳失效;高温高湿环境封装内部氧化，慢慢发生参数偏移。这类故障属于偶发、间歇性故障，实验室常温环境很难复现，批量装车后才爆发，造成故障码、通信异常，带来巨大整改与售后成本。

　　注意：不是温度范围写-55~125℃就等于车规。真正的车规晶振，需要完整通过AEC-Q200 Table11全套鉴定，同时满足车企的体系、追溯、甚至额外Burn-in、镀层可靠性放行要求，而不是仅仅修改规格书温度参数。

　　消费级晶振的设计哲学：满足常规使用，兼顾成本。 车规级晶振的设计哲学：全链路升级，抵御极端应力，规避安全相关失效。 二者的差异，不只是规格书上的温度一栏，而是材料、设计、生产管控、可靠性鉴定、失效容忍逻辑整套体系的差距，选型过程中不可简单混用。

　　面对车载领域日趋严苛的可靠性诉求，泰晶不局限于满足 AEC-Q200 基础标准。结合行业规范以及不同车企客户的定制化特殊要求，我们建立了远高于 AEC-Q200 基准的企业内部可靠性管控规范。从物料准入、工艺过程管控、可靠性鉴定到出厂筛选全链路，落地行业领先的管控手段与保障措施，把各类潜在失效风险在研发与制造阶段提前拦截，全方位保障晶振产品在复杂车载工况下长期稳定可靠运行。
