SOCAY硕凯NTC热敏电阻在测温领域的应用

Release time：2025-08-12
author：AMEYA360
source：硕凯
reading：601

　　NTC是一种负温度热敏电阻，其原理为电阻值随着温度上升而下降。其通常由2或3种金属氧化物组成, 混合在类似流体的粘土中，并在高温炉内锻烧成致密的烧结体。封装尺寸多样性，它们可小至0.01英寸或更小的直径。最大尺寸几乎没有限制，但通常适用半英寸以下。

　　NTC热敏电阻在测温领域应用相当广泛。与半导体集成温度传感器相比，NTC热敏电阻具有测温范围宽、使用方便、价格低廉等特点，与铂热电阻或热电偶相比，NTC热敏电阻具有灵敏度高、电路简单、价格低廉的特点。

　　主要参数：

　　热敏电阻的温度测量范围可达-40℃ ~ +125℃。

　　封装尺寸可以做到0.01英寸或更小尺寸，最大尺寸几乎没有限制。

　　@25℃阻值从几百Ω~几KΩ。

　　通常NTC热敏电阻非线性校正的方式是采用一个温度系数较小的固定电阻与热敏电阻并联，这种方法简单易用且校正效果较好，它具有将NTC热敏电阻曲线冷端向下拉的作用。

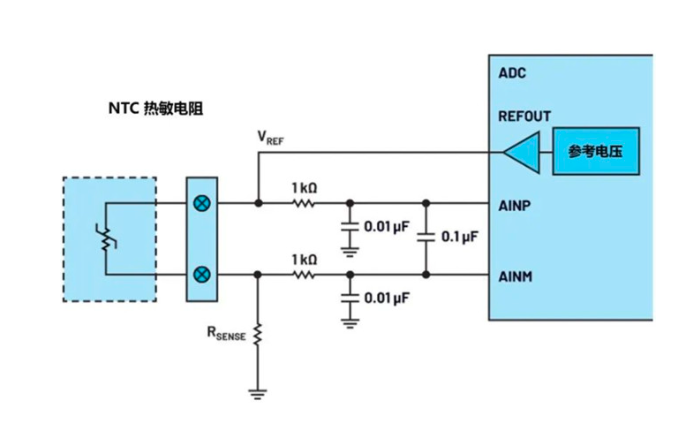

　　NTC测温典型应用电路

SOCAY硕凯NTC热敏电阻在测温领域的应用


（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）

Previous：SOCAY硕凯铁氧体磁珠SCGB1005S102EPF用于指纹门锁保护

Next：村田中国亮相2025开放计算创新技术大会：以创新技术驱动智能化发展

Online messageinquiry

reading
SOCAY硕凯铁氧体磁珠SCGB1005S102EPF用于指纹门锁保护
行业新闻

SOCAY硕凯铁氧体磁珠SCGB1005S102EPF用于指纹门锁保护

　　指纹锁是一种以人体手指部位的指纹为识别载体和手段的智能锁具，它是计算机信息技术、电子技术、机械技术和现代五金工艺的完美结晶。指纹锁一般由电子识别与控制、机械联动系统两部分组成。活体指纹的唯一性和不可复制性决定了指纹锁是目前所有锁具中最为安全的锁种。指纹锁除指纹识别外，根据国家公安部规定，应当加配应急机械钥匙。　　指纹锁的核心部件：主板、离合器(半自动的锁)、指纹采集器、密码技术、微处理器(CPU)、智能应急钥匙 ，供电设备(电池充电器变压器等等)　　既然是锁，那都是需要与人体接触，而人体在干燥的环境中总会带有不同强度的静电，在接触锁的同时人体的静电会通过锁释放出去。以往是全机械锁，不存在被静电破坏问题，现在带电的指纹锁，里面有各种电子元器件，容易被静电损坏，给用户带来不必要的麻烦。指纹锁最容易受静电影响的就是指纹采集器，硕凯在指纹锁静电整改中使用铁氧体磁珠进行保护，屡试不爽、效果极佳，下面是这款铁氧体磁珠的介绍。　　SCGB1005S102EPF主要参数：阻抗1000Ω@100MHz,额定电流200mA，工作温度：-40℃至125℃，封装：1005。这款型号应用非常广泛，下面是这款磁珠的应用电路。　　广泛用于指纹门锁、蓝牙耳机、电子手表、蓝牙音响、智能开关、仪表、视频监控。
2025-08-12 11:18 reading：550
硕凯电子SOCAY陶瓷气体放电管产品SC2E5-90LSMD用于GPS天线端口浪涌防护方案
行业新闻

硕凯电子SOCAY陶瓷气体放电管产品SC2E5-90LSMD用于GPS天线端口浪涌防护方案

　　随着网络的不断发展，各种基站已经大面积投入使用，近几年设备在实际运行中暴露的雷击事故逐渐显现，而在这些雷击事故中，GPS接收模块损坏的数量占据主要部分，由于GPS接收模块损坏，造成GPS信号丢失，基站无法正常工作，给客户造成了恶劣的负面影响。硕凯电子推出一款高浪涌、高可靠性陶瓷气体放电管，其直流击穿电压为90V，结电容低于1PF，对GPS信号传输无影响，高浪涌电流，最大可达10KA，采用表面贴装设计，优化了PCB板的使用空间。它能为我们的基站正常运行提供一个比较安全的保障。　　SC2E5-90LSMD电性参数如下：　　SC2E5-90LSMD陶瓷气体放电管广泛应用于GPS天线端口、避雷器、4G/5G模块、交换机、路由器、RS485、RS232以及CAN等各种通讯产品。　　方案应用电路如下：
2025-08-01 13:55 reading：490
SOCAY硕凯电子压敏电阻20D561K在路灯电源输出端的浪涌防护
行业新闻

SOCAY硕凯电子压敏电阻20D561K在路灯电源输出端的浪涌防护

　　路灯，已经成为家喻户晓的一种照明灯，属于高功率、低节能的照明灯，给人们生活带来了很多方便。因为它是直接与城市电网相接，所以供电一般为220V的交流电，在实际使用过程中，电网会因各种因素而造成一个瞬时的高压波动，以及在雷雨天气时，电源会遭受雷击的损坏，这些过压行为都会给路灯供电电源带来极大的破坏，因此，对路灯电源进行浪涌防护已经刻不容缓了。　　硕凯电子推荐的20D561K,该器件采用的是插件封装，方便焊接，浪涌承受能力较强，通流量可达6.5KA，且留有一定的余量，低漏电流。对于AC220V电源输出口有较好的浪涌防护。　　有较高的环境适应性，工作温度范围为﹣40℃~﹢85℃。　　20D561K压敏电阻的特点：　　最大工作电压VAC/VDC: 350V/460V　　压敏电压(@V1mA): 504~616V　　浪涌通流量(@8/20μS): 6500A　　最大能量(@10/1000μS): 220J　　20D561K压敏电阻的应用：　　路灯电源　　适配器　　驱动电源　　防雷器　　家用电器
2025-04-10 14:24 reading：732
硕凯电子：MF52-104F4200FBCP——小黑头测温NTC
行业新闻

硕凯电子：MF52-104F4200FBCP——小黑头测温NTC

　　MF52-104F4200FBCP——小黑头测温NTC　　具有非绝缘引线的NTC热敏电阻是业界最典型和最通用的NTC热敏电阻之一。　　适用于安装在PC板或灌封在外壳内制作成温度传感器。　　体积小巧，成本低，耐用性，阻值公差小，精度更高。　　硕凯电子股份有限公司　　硕凯电子股份有限公司创立于2004年，总部位于深圳经济特区，是一家集研发、生产、销售于一体的专精特新、国家级高新技术企业。公司坚持“以德为本，互惠共赢”的经营服务宗旨，围绕电子/电力设备、安防设备、通讯设备、交通设备、汽车电子、计算机及外设、消费电子以及电源模块等产品防护需求持续创新，提供 电路保护器件和电路保护解决方案，增强产品防护等级，提升产品质量及市场口碑形象。　　硕凯人坚信，在新的历史起点上，坚持拓展和深化“以人为本”的企业文化理念，凭借自主创新的核心技术，良好的产业化基础和领先的市场地位，在 “引领行业发展方向，成为世界级优秀半导体领军企业” 的企业愿景中徐图进取、问鼎天下。
2024-08-09 09:04 reading：1011
