类比半导体丨车规级双向通用电流检测放大器CSA621Q

　　CSA621Q系列车规级电流检测放大器是电压输出、低边或高边测量、双向、零漂移系列的分流监视器，专为精密电流测量及电流环路控制电路而设计。通过AEC-Q100车规级认证，支持2.7V至5.5V供电电压范围，输入偏置电流低至0.1μA，共模电压输入范围覆盖-2V~45V，可完美适配12V汽车应用场景。系列提供20V/V、50V/V、100V/V三种固定增益选项，并提供SOT23-5、SC70-6单通道封装及MSOP-10双通道封装，满足不同应用需求。

　　核心特性

　　1. 宽共模电压范围

　　CSA621Q支持-2V~45V的宽共模电压输入范围，可覆盖12V汽车电池系统的全部电压波动场景，包括冷启动、启停、负载突降等瞬态工况。宽共模电压范围使得器件能够在高边电流检测中直接测量分流电阻上的压降，且共模电压与电源电压无关，极大地简化了系统设计。

　　2. 超高精度与低漂移

　　CSA621Q采用零漂移架构，实现超高精度的电流检测。最大失调电压±80uV，最大失调电压温漂±0.2uV/°C，全温增益误差典型值±0.1%、最大值±1.2%，增益误差温漂典型值3ppm/°C、最大值13ppm/°C。155dB高共模抑制比(CMRR)，可有效抑制共模信号干扰，确保测量结果的准确性。

　　3.低噪声与宽带宽

　　CSA621Q在增益为20V/V带宽可达250kHz，压摆率0.8V/us，可快速响应电流变化，适用于需要实时电流监测和过流保护的应用场景。输入电压噪声密度仅为80nV/√Hz，在低电流检测时仍能保持高信噪比，确保微小电流信号的精确捕捉。

　　4.低功耗设计

　　CSA621Q静态电流仅为190uA，在电池供电系统中可有效降低功耗，延长系统续航时间。低功耗特性使其非常适合在对功耗敏感的汽车电子和便携式设备中应用。

　　5.灵活的封装选择

　　CSA621Q提供多种封装选择：SOT23-5和SC70-6单通道封装适用于空间受限的应用，MSOP-10双通道封装可同时检测两路电流，减少器件数量和PCB占用面积。所有封装均采用引脚兼容设计，便于产品升级和平台化设计。

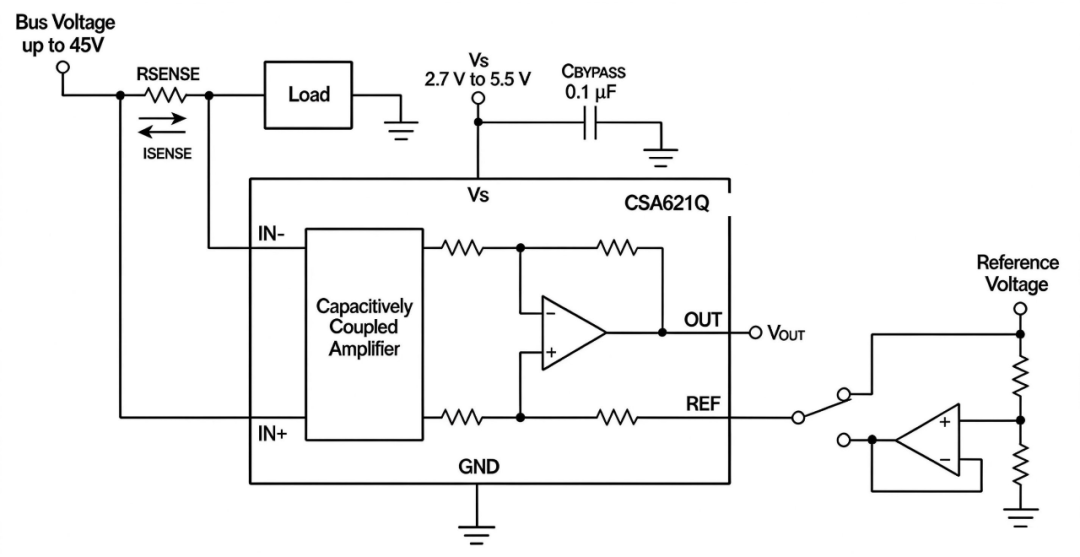

　　典型应用电路

　　典型应用场景

　　1. 车载充电机(OBC)

　　在车载充电机(OBC)应用中，CSA621Q可用于高边或低边电流检测，实时监测充电电流和放电电流。其宽共模电压范围和高精度特性确保在全电压范围内精确测量，双向检测功能可区分充电和放电状态，为电池管理系统提供准确的电流数据，保障充电安全和效率。

　　2.电池管理系统(BMS)

　　在电池管理系统(BMS)中，CSA621Q可用于低边电流检测，持续监测电池组的充放电电流。超低偏移电压和低漂移特性确保在长时间运行中保持测量精度，高CMRR有效抑制电池组共模电压波动带来的干扰。低静态电流减少BMS系统的自身功耗，延长电池续航。车规级认证保证在汽车环境下的长期可靠性。

　　3.智能配电盒

　　在智能配电盒(PDC)应用中，CSA621Q可实现多路电流检测，通过MSOP-10双通道封装同时监测两路电流支路，减少器件数量。高精度电流检测使配电盒能够精确监控各支路负载状态，实现智能配电和过流保护。当检测到过流时，系统可快速响应，切断故障支路，保护整车电气系统安全。

　　4.电机控制

　　在电机控制应用中，CSA621Q可用于相电流检测，实时监测电机绕组电流。宽带宽和高压摆率确保快速响应电流变化，为电机控制环路提供实时反馈。高精度测量支持精确的力矩控制和磁场定向控制(FOC)，提升电机驱动效率和动态性能。车规级认证保证在汽车电机驱动环境中的长期稳定运行。

　　5.电磁阀与执行器控制

　　在电磁阀和执行器控制应用中，CSA621Q可精确检测电磁阀驱动电流，实现闭环电流控制。在汽车车身稳定控制系统(ESC)和自动变速箱等关键应用中，电磁阀的精准操作对系统性能至关重要。CSA621Q的高精度和快速响应特性，为电磁阀的精密控制提供有力支撑，确保系统响应的准确性和可靠性。

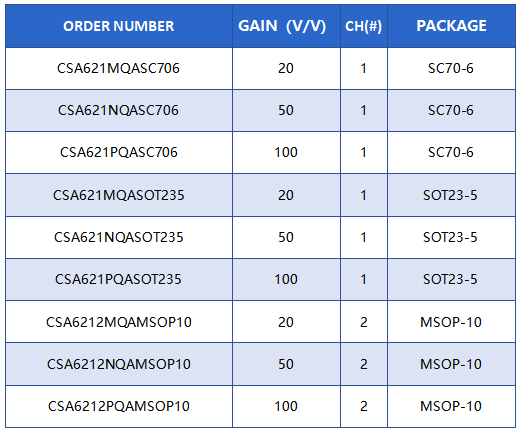

　　选型表
