维安WP2706:5.5V/7A带电流监测负载开关,小封装实现大保护

发布时间:2026-10-30 10:39
作者:AMEYA360
来源:维安
阅读量:197

  在笔记本、平板、便携手持设备、SSD固态硬盘设计中,电源通路的保护、浪涌抑制、电流监测一直是硬件设计绕不开的痛点。 既要承载大电流、压降要小,又要做软启动、过流、过热保护,还要输出电流监控信号,同时还要严控PCB占位面积。

  维安(WAYON)全新负载开关——WP2706,是一款5.5V、7A,集成电流监测的低导通电阻负载开关,

  QFN-12 2×2mm超小封装,一站式解决便携设备电源通路设计难题。

    核心亮点参数——WAYON 负载开关WP2706

  超低压降,大电流能力

  集成RDS(ON)典型仅10mΩ功率FET,7A大电流通路,大负载下发热更低,电源损耗更小。

  高精度电流监测

  内置电流监控功能,电流监测精度高达3%,IMON引脚外接电阻即可配置限流阈值,把输出电流转换成可采集的电流信号,MCU可以实时读取负载工作电流,方便整机系统做状态判断、故障告警。

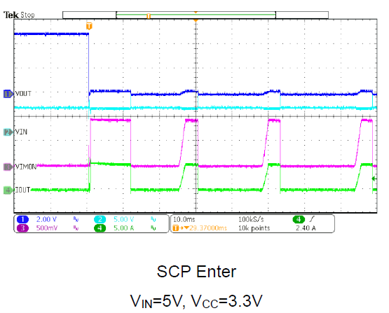

维安WP2706:5.5V/7A带电流监测负载开关,小封装实现大保护

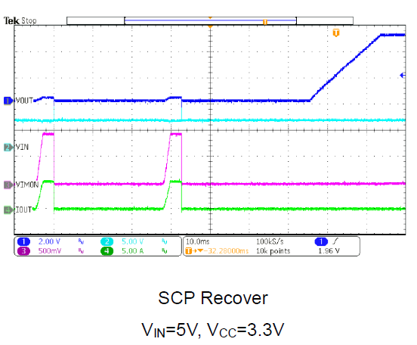

维安WP2706:5.5V/7A带电流监测负载开关,小封装实现大保护

  可编程软启动,抑制上电浪涌

  SS引脚外接电容自定义软启动时间,内部9μA恒流源对电容充电,平缓抬升输出电压,有效抑制开机瞬间冲击浪涌电流,保护后端芯片与电源母线,避免背板电压跌落。

  软启动时间计算公式:

维安WP2706:5.5V/7A带电流监测负载开关,小封装实现大保护

  建议最小软启动电容≥4.7nF。

  完备保护机制,设备更安全

  1 热关断保护

  结温达到155℃触发关断,40℃迟滞,温度回落自动恢复,防止芯片过热烧毁。

  2 输出放电功能

  芯片关闭时,内部放电电阻快速泄放输出端残余电压,避免后级器件残留电压异常。

  3 PG电源正常指示(推挽输出)

  当输入输出压差小于150mV,经过90μs延时PG置高;压差大于200mV拉低。可给主控反馈电源通路状态,做上电时序逻辑判断。

  4 UVLO欠压锁定

  VCC供电低于阈值芯片不工作,避免低压异常工作损坏负载。

  极低待机功耗

  关断状态下,关断电流<1μA,设备休眠状态几乎不耗电,延长便携产品电池续航时间。

  小巧封装 QFN-12 2mm×2mm

  超小封装,在对板卡尺寸抠到极致的便携硬件、SSD模组里,极大节省布板面积。

  典型应用场景——WAYON 负载开关WP2706

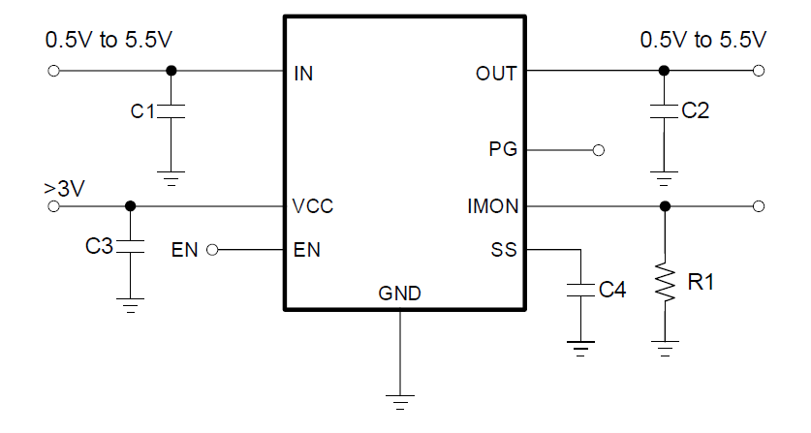

维安WP2706:5.5V/7A带电流监测负载开关,小封装实现大保护

  典型应用场景——WAYON 负载开关WP2706

  1 笔记本电脑、平板电脑

  2 SSD固态硬盘驱动器

  3 各类需要电源通断控制 +电流监控的板卡电源通路

  设计建议——WAYON 负载开关WP2706

  VCC 引脚供电需要大于3V,芯片内部驱动才能正常工作,注意UVLO上升阈值典型 2.8V。

  IMON 外接电阻直接设置限流阈值,根据公式:

维安WP2706:5.5V/7A带电流监测负载开关,小封装实现大保护

  计算限流点,VIN 在 1.2V~5.5V 范围内S系数基本恒定。

  SS 引脚不要悬空,至少搭配 4.7nF 电容,防止上电浪涌超标。

  PCB 布局:大电流 VIN、VOUT 走线尽量短而宽,降低走线阻抗,利于散热;功率地与信号地做好处理,参考官方评估板 Layout 示例。

  PG 为推挽输出,可直接接MCU IO,不需要额外上拉电阻,最大灌电流不超过 10mA。

  很多负载开关只能简单做电源通断,缺少电流监控,要实现过流检测,还需要额外增加采样电阻+运放,BOM和PCB面积都会增加。

  维安WP2706把7A通路开关、高精度电流监测、软启动、PG状态指示、过热保护全部集成进2×2mm QFN封装。 对笔记本、SSD、便携设备硬件设计来说,这是一颗兼顾性能、体积、保护完整性的负载开关方案,简化电源通路设计,提升整机可靠性。

维安WP2706:5.5V/7A带电流监测负载开关,小封装实现大保护


(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)
