稳压二极管介绍与其特性

Release time：2022-07-18
author：Ameya360
source：网络
reading：2733

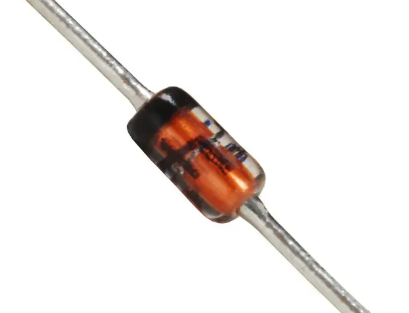

　　稳压二极管是二极管的一种，其电流可在大范围内变化而保持电压基本不变，起稳压作用的二极管。为了增进大家对稳压二极管的认识，本文Ameya360电子元器件采购网将对稳压二极管的作用和特性予以介绍。

稳压二极管介绍与其特性

　　稳压管核心知识

　　稳压管未工作时，处于反向截止状态；正常工作时，处在反向击穿状态。

　　稳压二极管通常是工作在反向击穿状态。

　　稳压二极管介绍与其特性

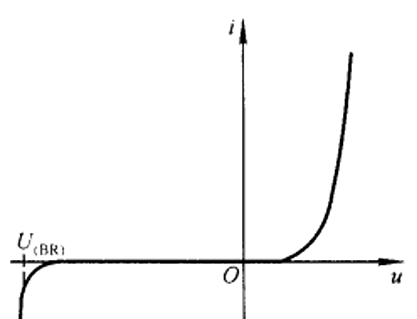

　　稳压管特性以影响

正向特性：

　　稳压二极管的正向特性和普通二极管差不多。

　　反向特性：

　　其反向特性是在反向电压低于反向击穿电压时，反向电阻很大，反向漏电流极小。但是，当反向电压临近反向电压的临界值时，反向电流骤然变大，称为击穿，在这一临界击穿点上，反向电阻骤然降至很小值。

　　尽管电流在很大的范围内变化，而二极管两端的电压却基本上稳定在击穿电压附近，从而实现了二极管的稳压功能。

　　温度影响

　　温度对半导体器件影响较大，所以温度也会影响Vz的值。影响的程度由温度系数衡量，在读数据手册是请注意这一参数值。

　　可逆与不可逆

　　齐纳击穿的过程是可逆的，在PN结上加上反向电压减小\降低后，PN结仍可以恢复到原来的状态。但是请注意亲提条件，反向电流和反向电压之积不能超过PN结容许的耗散功率，一旦超过且持续时间较长，将会导致器件损坏，这种就是发生热击穿，热击穿不可逆，注意避免。
