　　如何避免二极管过载?

如何避免二极管过载

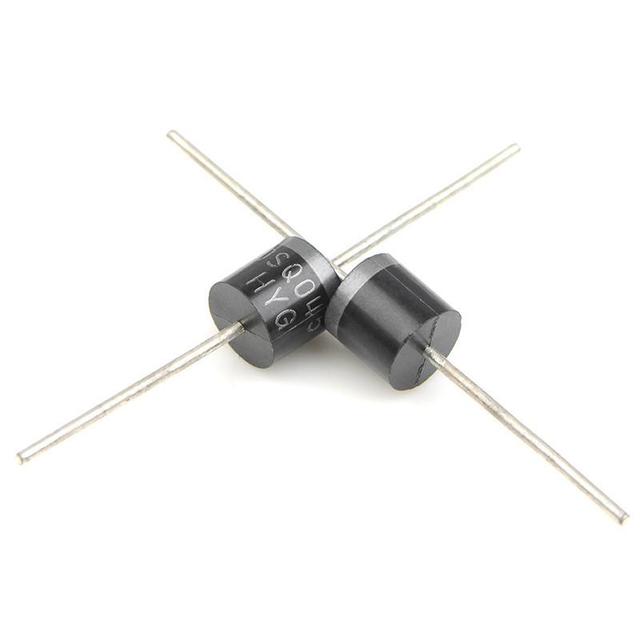

　　二极管作为电路中的基础元件，其过载可能导致性能下降甚至烧毁。以下从选型、安装、保护设计及散热四方面提供实用解决方案：

　　1.精准选型匹配需求

　　根据电路特性选择二极管类型：高频电路优先选用肖特基二极管(低反向恢复时间);高压场景采用快恢复二极管;大电流环境需考虑功率二极管。

　　核对关键参数：正向电流(IF)需预留20%以上余量，反向耐压(VRRM)应高于电路最大电压的1.5倍，避免长期运行在极限值。

　　2.规范安装降低风险

　　焊接控制：手工焊接时温度≤260℃，时间<3秒，避免高温导致PN结损伤;自动贴片机需设置预热坡度，防止热冲击。

　　引脚处理：高频电路中引线长度应<5mm，必要时采用镀金引脚或绞合线降低电感效应;反向安装二极管可能导致极性错误，需严格按丝印标识操作。

　　3.多级保护限制过流过压

　　电流限制：串联电阻需按公式R=(Vsupply-Vd)/If计算(Vd为二极管正向压降)，例如12V转5V电路中，若If=1A，需串联7Ω电阻;对敏感电路可并联自恢复保险丝(PPTC)实现过流自保护。

　　电压箝位：并联双向TVS二极管时，其击穿电压应略高于电路工作电压峰值(如12V系统选15V TVS)，可抑制ESD或雷电感应脉冲。

　　4.热管理与布局优化

　　散热设计：功率二极管必须加装散热片，材料推荐铝合金(导热系数200W/m·K)，接触面涂抹导热硅脂(热阻<0.1℃·cm²/W);

　　PCB布局：高功率二极管周围保留≥2mm禁布区，避免与发热元件(如MOS管)相邻;多二极管并联时采用镜像布局，保证电流均流。

　　5.电路级预防措施

　　参数监控：在关键电路中串联采样电阻，通过运放构建过流检测电路，触发后切断电源或启动限流模式;

　　冗余设计：对不可修复场景(如航空航天)，可采用N+1二极管并联备份，单管失效时负载自动分配至健康管。

　　示例场景：在开关电源设计中，选用600V/10A快恢复二极管，串联1Ω水泥电阻限流，并联1.5KE200CA型TVS管，配合L型散热片(尺寸50×30×10mm)，实测在满载40℃环境下连续工作1000小时，壳温稳定在65℃以下，未出现性能衰减。

　　通过系统化的选型、安装规范及保护设计，可有效延长二极管使用寿命，提升电路可靠性。
