江西萨瑞微电子M4SMF系列4500W TVS二极管强势登场！

Release time：2025-10-21
author：AMEYA360
source：萨瑞微
reading：258

　　高功率瞬态电压抑制二极管

　　在现代电子设备精密复杂的电路中，瞬时电压冲击犹如隐形杀手，随时可能造成致命损伤。统计数据显示，超过35%的电子设备故障源于电压瞬变和静电放电。无论是突如其来的雷击浪涌，还是看似微不足道的静电释放，都足以让精心设计的电路板瞬间瘫痪。

　　作为国内领先的电路保护解决方案提供商，萨瑞微电子深谙电压防护的重要性。今天，我们隆重推出M4SMF系列4500W TVS二极管，为您构筑可靠的电压防护壁垒，让您的产品在严苛环境中稳如磐石。

　　产品简介

　　M4SMF系列采用紧凑的 SOD-123FL封装，专为表面贴装(SMT)应用而优化。低剖面适应了现代电子产品轻薄化的趋势;低电感特性确保了其对高速瞬态脉冲的快速响应能力，使其即使在空间受限的高密度PCB设计中也能游刃有余。

江西萨瑞微电子M4SMF系列4500W TVS二极管强势登场！

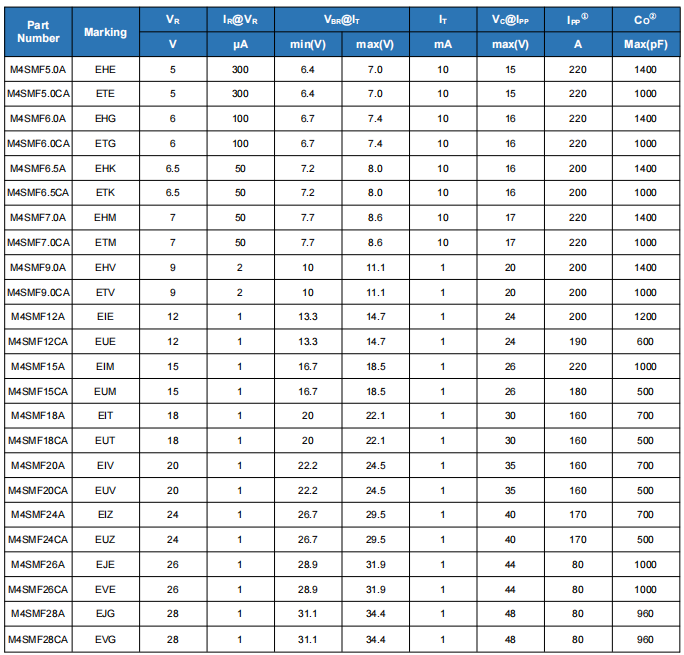

　　系列型号齐全，覆盖广泛：

　　电压范围广：从5.0V至28V，提供多达十余种标准电压选项，满足从低功耗MCU到较高压电源总线等各种电路的防护需求。

　　极性选择灵活：提供单向(A型号) 与双向(CA型号) 两种类型。单向型适用于直流电路，提供精准的极性保护;双向型则能轻松应对交流信号或可能存在正负浪涌的复杂工况，为设计提供极大灵活性。

江西萨瑞微电子M4SMF系列4500W TVS二极管强势登场！

　　关键参数解析

　　惊人的峰值脉冲功率：4500W (@8/20µs)

　　4500W的峰值脉冲功率,能吸收并化解极其巨大的瞬态能量，轻松应对如雷击感应浪涌、电机负载突卸、继电器开关等引起的严峻挑战，为系统设立了一道坚固的“电压防火墙”。

　　优异的钳位性能

　　M4SMF系列具备极快的响应速度(可达皮秒级)，能在纳秒时间内从高阻态转变为低阻态。

　　高ESD防护等级

　　该系列产品集成高效的ESD保护能力，完美符合 IEC-61000-4-2 Level 4 标准，支持±30kV(空气放电)与±30kV(接触放电)。

　　稳定的电气参数与低泄漏电流

　　全系列产品具有精确的击穿电压(VBR)和低至微安(µA)级别的反向泄漏电流(IR)。

　　产品优势与特点

　　1. 高可靠性

　　封装材料采用UL 94V-0级阻燃塑料，安全可靠。

　　湿度敏感等级达到MSL 1，意味着拆封后无需在特定时间内完成烘烤与焊接，仓储和使用更为便捷。

　　端子镀层符合军用焊接标准(MIL-STD-750)，确保焊接牢固性。

　　2. 高效率

　　极低的漏电流有助于降低整机待机功耗，满足绿色环保的能效标准。

　　3. 高灵活性

　　同一功率平台下提供单向与双向、多电压档位的丰富选择，方便工程师根据实际电路需求进行灵活选型，实现标准化设计。

　　4. 出色的开关特性

　　作为半导体保护器件，其响应速度可达皮秒级，远快于压敏电阻(MOV)或气体放电管(GDT)，能有效抑制快速的电压尖峰。

　　典型应用领域

　　M4SMF系列凭借其强大的性能，已成为以下领域的理想保护解决方案：

　　通信基础设施：路由器、交换机、基站等设备的电源输入端口及通信线路保护。

　　汽车电子：车载充电器(OBC)、电源管理系统(BMS)、ECU控制单元、LED车灯驱动，抵御负载突降等严峻考验。

　　工业控制：PLC、变频器、伺服驱动器、I/O模块，在恶劣的工业电磁环境中稳定运行。

　　消费电子：智能电视、家电主控板、适配器、以及各类USB/HDMI端口的ESD和浪涌防护。

　　安防监控：户外摄像头、门禁系统的电源及信号线路防雷防浪涌。

　　选择萨瑞微，选择可靠

　　作为国内领先的IDM模式半导体企业，萨瑞微电子拥有从芯片设计到封装测试的全产业链能力。我们的M4SMF系列TVS二极管，在晶圆材料、钝化工艺、封装技术上都进行了深度优化，历经多轮严格的可靠性测试与质量验证，其性能与可靠性完全可比肩国际一线品牌。在当下供应链格局重塑的背景下，萨瑞微电子是您实现关键器件国产化替代、优化成本结构、保障供应安全的优质战略伙伴。
